概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4、6 | 16、24、36 | 64、96、144、216 | 256、384、576、864、1296 |
| 最大傳連續輸功率（W） | 4.5 | 4.5 | 4.5 | 4.5 |
| 最大瞬時傳輸功率（W） | 10 | 10 | 10 | 10 |
| 額定容許力矩（Nm） | 4.0 | 4.0 | 4.0 | 4.0 |
| 最大瞬時轉矩(Nm) | 12.0 | 12.0 | 12.0 | 12.0 |
| 最大效率(%) | 87 | 76 | 66 | 57 |
| 空載平均空回(°) | 3 | 3 | 3 | 3 |
| 最大軸向動態載荷（N） | 10 | 10 | 10 | 10 |
| 最大徑向載荷（離法蘭4mm處）(N) | 120 | 120 | 120 | 120 |
| 齒輪箱長度L1(mm) | 21.3 | 29.8 | 38.3 | 46.8 |
| 重量（G） | 140 | 140 | 140 | 140 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBMD028028-4 | 24 | 1925 | 160 | 1657.75 | 400 | 261.408 | 25.63628256 | 58.8 | 40000 | 120000 | 4 | 21.3 |
| ZWBMD028028-6 | 24 | 1283.333333 | 160 | 1105.166667 | 400 | 392.112 | 38.45442384 | 33000 | 100000 | 6 | ||
| ZWBMD028028-16 | 24 | 472 | 150 | 413 | 400 | 836.5056 | 82.03610419 | 67.3 | 40000 | 120000 | 16 | 29.8 |
| ZWBMD028028-24 | 24 | 312 | 150 | 276 | 400 | 1254.7584 | 123.0541563 | 40000 | 120000 | 24 | ||
| ZWBMD028028-36 | 24 | 211 | 150 | 181 | 400 | 1882.1376 | 184.5812344 | 33000 | 100000 | 36 | ||
| ZWBMD028028-64 | 24 | 119 | 150 | 103.609375 | 350 | 2205.63 | 216.3061341 | 75.8 | 40000 | 120000 | 64 | 38.3 |
| ZWBMD028028-96 | 24 | 79 | 150 | 69.07291667 | 350 | 3308.445 | 324.4592012 | 40000 | 120000 | 96 | ||
| ZWBMD028028-144 | 24 | 54 | 150 | 46.04861111 | 350 | 4962.6675 | 486.6888017 | 40000 | 120000 | 144 | ||
| ZWBMD028028-216 | 24 | 35 | 150 | 30.69907407 | 350 | 7444.00125 | 730.0332026 | 33000 | 100000 | 216 | ||
| ZWBMD028028-256 | 24 | 30.078125 | 150 | 25.90234375 | 350 | 6616.89 | 648.9184023 | 84.3 | 40000 | 120000 | 256 | 46.8 |
| ZWBMD028028-384 | 24 | 19 | 150 | 17.26822917 | 350 | 9925.335 | 973.3776035 | 40000 | 120000 | 384 | ||
| ZWBMD028028-576 | 24 | 13.36805556 | 150 | 11.51215278 | 350 | 14888.0025 | 1460.066405 | 40000 | 120000 | 576 | ||
| ZWBMD028028-864 | 24 | 8.912037037 | 150 | 7.674768519 | 350 | 22332.00375 | 2190.099608 | 40000 | 120000 | 864 | ||
| ZWBMD028028-1296 | 24 | 5.941358025 | 150 | 5.116512346 | 350 | 33000 | 3236.31 | 33000 | 100000 | 1296 | ||
*注：以上具體參數可根據客戶要求定制。

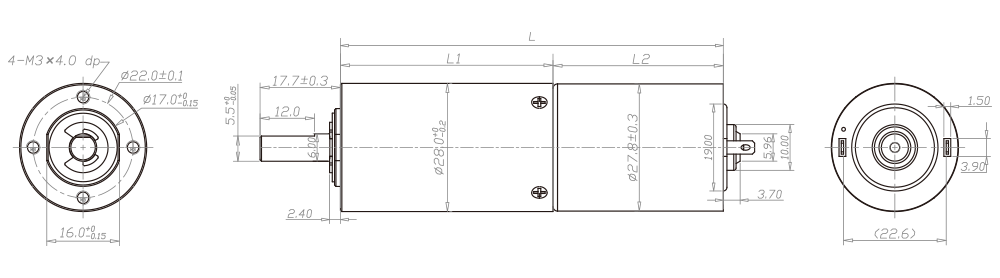

設計圖紙
查看詳情
資料下載
Φ28mm 行星減速箱（MD版）規格書
